NY8A054E單片機

全國熱線

0755-82225097

產品概述Product overview

53B

NY8A054E是以EPROM作為存儲器的8位單片機，專為多組I/O口產品的應用而設計。例如遙控器、風扇/燈光控制或是游樂器周邊等等。采用CMOS制程并同時提供客戶低成本、高性能、及高性價比等。NY8A054E核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。

在I/O的資源方面，NY8A054E有12根彈性的雙向I/O腳，每個I/O腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個I/O腳位都能通過控制相關的寄存器達成如上拉或下拉電阻或開漏（Open-Drain）輸出。此外針對紅外線搖控的產品方面，NY8A054E內置了可選擇頻率的紅外載波發射口。

NY8A054E有兩組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外NY8A054E提供1組8位的PWM輸出或蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。

NY8A054E采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部RC振蕩或外部晶振輸入。在雙時鐘機制下，

NY8A054E可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode），可節省電力消耗，延長電池壽命。并且單片機在使用內部RC高速振蕩時，低速振蕩可以同時使用外部精準的晶振計時?？梢跃S持高速處理同時又能精準計算真實時間。

在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒NY8A054E進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。

功能特點Functional characteristics

寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
?2.0V ~ 5.5V @系統頻率≦8MHz。
?2.2V ~ 5.5V @系統頻率＞8MHz。
寬廣的工作溫度：-40°C ~ 85°C；1Kx14 位的程序存儲器空間；64字節的通用數據寄存器空間。
12根可分別單獨控制輸入輸出方向的I/O腳（GPIO）、PA[3:0]、PB[7:0]。
PA[3:0]及PB[3:0]可選擇輸入時使用內部下拉電阻。
? PB[7:4]及PB[2:0]可選擇輸入時使用內部上拉電阻。
PB[5:0]可選擇內部上拉電阻或開漏輸出（Open-Drain）。
? PB[3]可選擇當作輸入或開漏輸出（Open-Drain）。
8級深度硬件堆棧（Stack）。
? 訪問數據有直接或間接尋址模式。
一組8位上數定時器（Timer0）包含可編程的預分頻器。
一組8位下數定時器（Timer1）可選自動重載或連續下數計時。一個8位的脈沖寬度調變輸出（PWM1）。
一個蜂鳴器輸出（BZ1）。38/57KHz紅外線載波（IR）頻率可供選擇，同時載波之極性也可以通過寄存器選擇。
紅外載波發射口。
內置上電復位電路（POR）。內置低壓復位功能（LVR）。
內置看門狗計時（WDT），可由配置字節（Configuration Word）控制開關。

雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
高速振蕩時鐘: E_HXT（超過6MHz外部高速晶振）
E_XT（455K~6MHz外部晶振）
I_HRC（1~20MHz內部高速RC振蕩）
低速振蕩時鐘： E_LXT（32KHz外部低速晶振）
I_LRC（內部32KHz低速RC振蕩）
四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode）
五種硬件中斷：Timer0上溢中斷。 Timer1下溢中斷。
WDT中斷。 PB輸入狀態改變中斷。外部中斷輸入。
NY8A054E在待機模式（Standby mode）下的五種喚醒中斷：Timer0上溢中斷。Timer1下溢中斷。WDT中斷。PB輸入狀態改變中斷。外部中斷輸入。
NY8A054E在睡眠模式（Halt mode）下的三種喚醒中斷：
WDT中斷。PB輸入狀態改變中斷。外部中斷輸入。

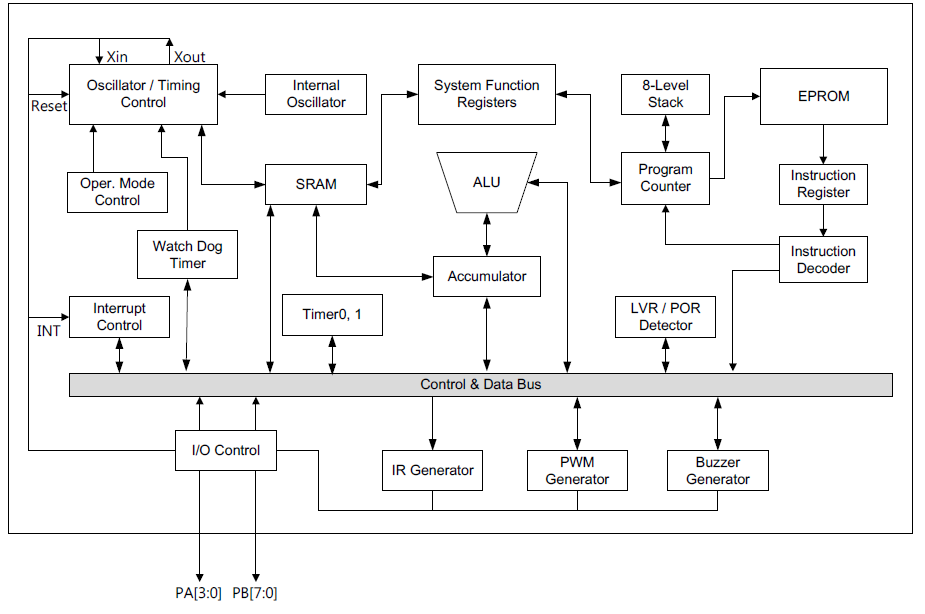

功能框圖Functional block diagram

53D系統框圖

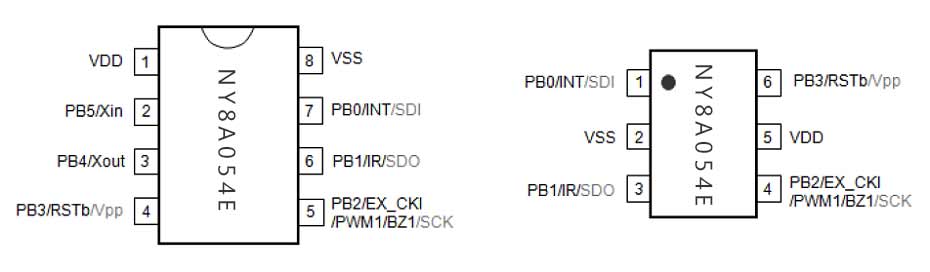

引腳排列圖Pin layout

NY8A054E引腳圖

NY8A054E

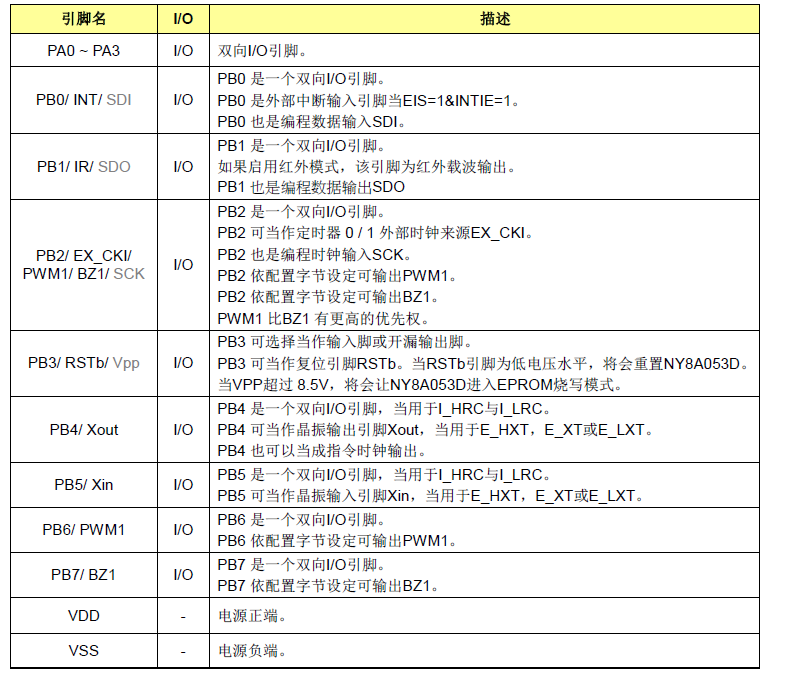

引腳說明Pin description

NY8A054E引腳說明

NY8A054E腳位描述圖

封裝尺寸Package siz

8引腳SOP（150毫寸）

14引腳SOP（150毫寸）

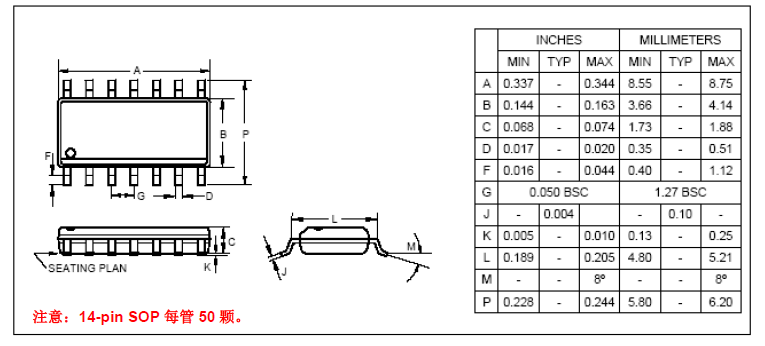

53D SOP14

14引腳DIP（300毫寸）

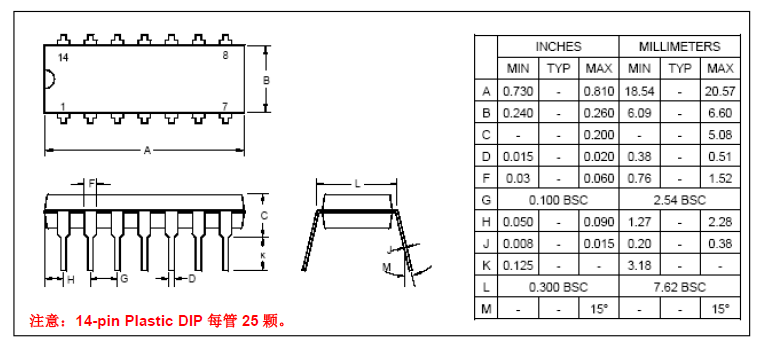

53D DIP14
