Y4455 433M發射芯片

Y4455是一款低功耗高性能的315M/433M短距離無線通訊發射機電路支持ASK調制方式，它可以芯片內自動完成調諧功能。片內集成了PLL和功率放大器等電路Y4455具有低功耗，寬工作電壓，大輸出功率等特點。

在線咨詢

全國熱線

0755-82225097

產品概述Product overview

Y4455片內集成了PLL和功率放大器，其中PLL為發射機提供載波信號，Y4455中的PLL工作頻點較低(315M/433M)，采用的是環形振蕩器提供的本振信號，環路中采用的固定的分頻電路，并內置環路濾波器。功率放大器將輸入信號進行功率放大，采用漏極開路輸出，外接厄流電感結構。應用時采用π型窄帶匹配網絡，提高諧波抑制，保證輸出型號功率大于10dBm。Y4455采用SOT23-6封裝。

功能特點Functional characteristics

工作電壓范圍:DC1.8V~5V
工作頻率范圍:250MHz~450MHz
工作電流大小:17mA|12dBm_433N;18mA|12dBm_315M
輸出功率大小≤12dBm
關斷模式下消耗電流:<100nA
外圍器件:極少的外圍元器件
工作時外接晶體振蕩器
工作溫度范圍:-40°~+120°

功能框圖Functional block diagram

433M發射芯片

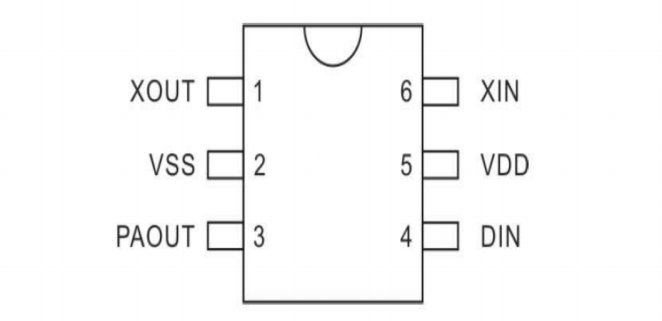

引腳排列圖Pin layout

433M

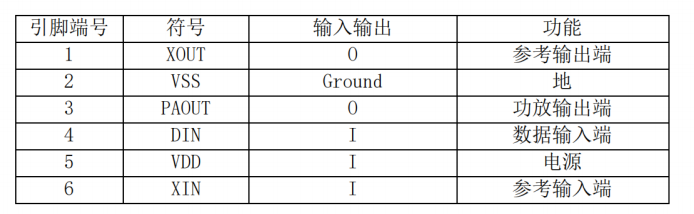

引腳說明Pin description

Y4455芯片

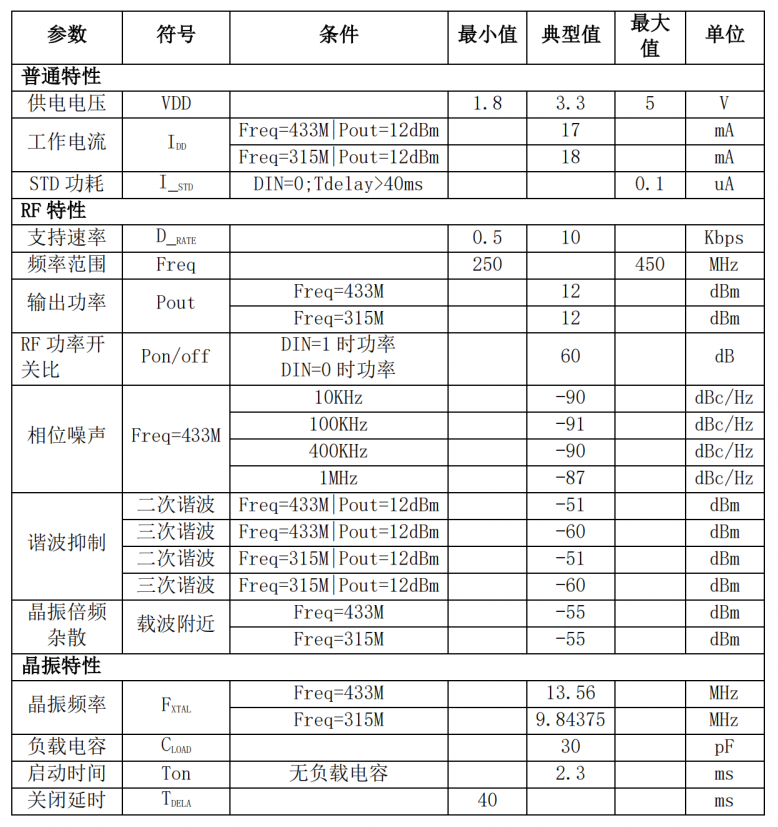

技術指標TECHNOLOGY

發射芯片
