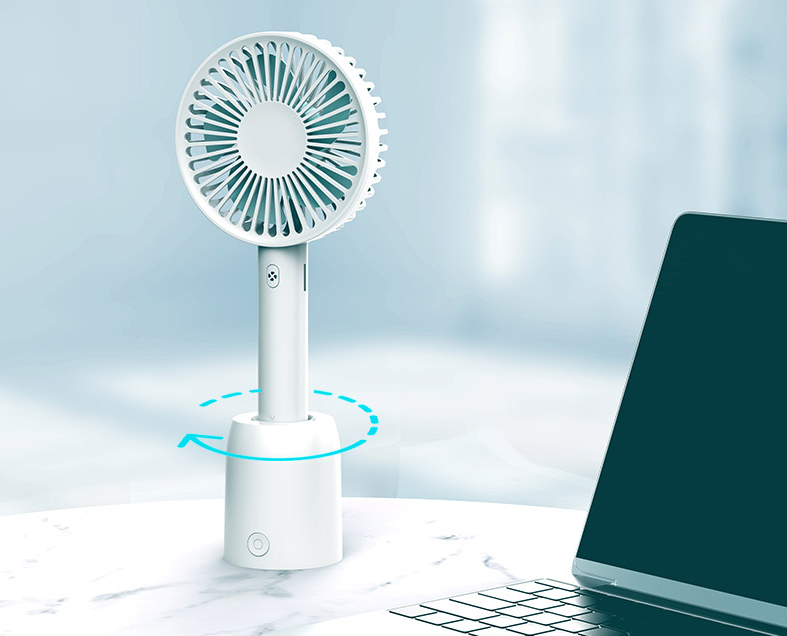

智能小風扇PCB結構說明

1、充電條件：DC5V/3A。

2、充電指示：充電紅燈閃爍；充滿紅燈長亮。

3、邊充邊用功能：充電過程,支持使用風扇充電指示燈按照充電情況亮燈風扇指示按照風扇檔位亮燈。

4、開機方式：按鍵觸碰開機。

5、檔位切換：?jiǎn)螕舭存I，1檔；再單擊，2檔；繼續單擊，3檔；再單擊，關閉所有功能，進入低功耗狀態。 可以循環操作。

6、檔位指示：一檔：LED1亮起；二檔：LED2亮起；三檔：LED3亮起，采用白色貼片0603LED。

7、檔位電壓：一檔：5V二檔：7V三擋：9V。

8、搖頭功能：長按啟動搖頭功能，紅色LED長亮；再長按關閉搖頭功能，紅色LED滅。

9、搖頭特點：循環左右轉動180度；速度：20秒轉180度。

10、輸出短路保護功能：風扇短路后自動切斷風扇輸出。

11、輸出開路保護功能：風扇開路后自動斷電。
