YF73MD是以MTP作為記憶體的8位元微控制器,內置高精度LDO(高精度低壓差線性穩壓器),除了適用於家電或量測等等的I/O應用設計。更針對霧化器產品做優化調適。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。而MTP作為程式記憶體能更方便且有效率的開發產品。YF73MD 核 心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有53條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種 中低記憶容量但又複雜的應用。
YF73MD內建除錯仿真電路，利用兩個腳位與很少的外接硬體，就能實現在線仿真器的大多數功能, 例如設定程式執行條件與中斷條件, 片上單步執行，以及查看及設定各種暫存器的內容。仿真的執行效果將比一般的仿真器更接近實際IC運作。
YF73MD內建高精度十二加二通道十二位元類比數位轉換器，與高精度電壓比較器，足以應付各種類比介面的偵測與量測。YF73MD內建的高頻振盪器，能彈性選擇輸出頻率區段，以適用於多樣的霧化器元件，更可以程式細調輸出頻率， 細度足以應付霧化器的元件偏差。
在 I/O的資源方面，YF73MD有18根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，YF73MD內建了可選擇頻率的紅外載波發射口
YF73MD有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外YF73MD提供3組10位元解析度的PWM輸出，3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。
YF73MD 採用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下，YF73MD可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standbymode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時， 低速振盪可以同時使用外部精準的Crystal計時?？梢跃S持高速處理同時又能精準計算真實時間。
在省電的模式下如待機模式(Standby mode) 與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒YF73MD進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。新增高頻率振盪器（FHOSC）有 11bit 讓使用者可調，出廠預設+/- 1%，使用者可調整至+/-0.1%。
l 系統主頻提供 20.8M/19.2M/16M/14.4M/13.6M 提供選擇。寬廣的工作溫度：-40°C ~ 85°C
l Timer 3 可 option 選擇直接輸出系統主頻，並提供最快半個 Clock 系統主頻輸出。
l 高頻率振蕩器(FHOSC)有 11bit R-page (1DH&1EH)給使用者微調，出廠 trim 至+/-1%，使用者可調整至+/-0.1%。
l 內建二線控制的除錯仿真電路。
l 超過 ±8KV 的 ESD。
l 雜訊過濾功能(Noise Filter)打開時可容忍超過±4KV 的 EFT。(操作電壓@5V)
l 寬廣的工作電壓：(指令週期為 4 個 CPU clock，亦即 4T 模式)
l 2.0V ~ 5.5V @系統頻率≦8MHz。
l 2.2V ~ 5.5V @系統頻率> 8MHz。
l 寬廣的工作溫度：-40°C ~ 85°C。
l 2Kx14 bits MTP。
l 128 bytes SRAM。

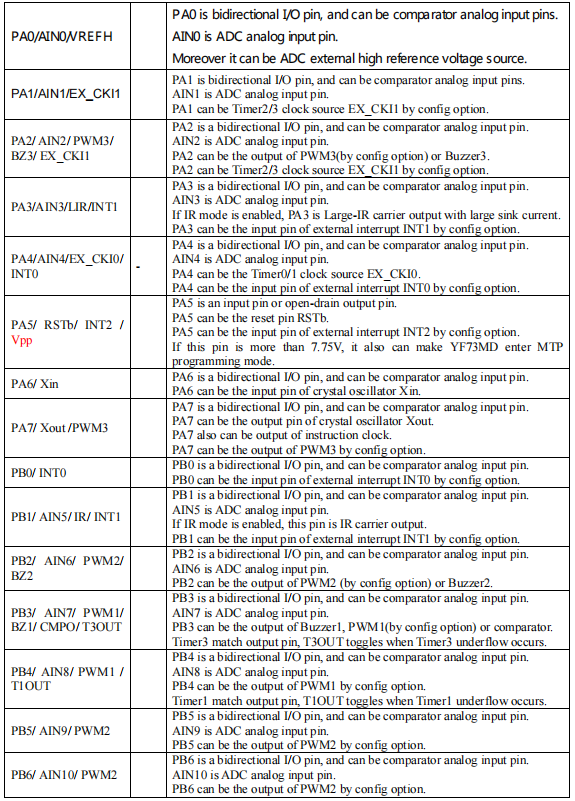

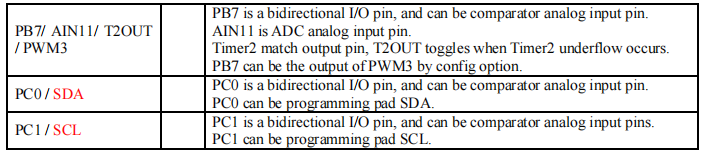

l 18 根可分別單獨控制輸入輸出方向的 I/O 腳(GPIO)、PA[7:0]、PB[7:0] 、PC[1:0]。
l PA[5, 3:0]、PB[3:0]及 PC[1:0]可選擇輸入時使用內建下拉電阻。
l PA[7:0]、PB[7:0]及 PC[1:0]可選擇輸入時使用上拉電阻，上拉電阻可選擇 100KΩ 或 1MΩ。(PA5約為 80KΩ) 。
l PB[7:0]及 PC[1:0]可選擇開漏極輸出(Open-Drain)。
l PA[5]可選擇當作輸入或開漏極輸出(Open-Drain)。
l 所有 I/O 腳輸出可選擇定灌電流(Constant Sink Current)、小灌電流(Small Sink Current)、一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)。
l 所有 I/O 腳輸出可選擇小推電流(Small Drive Current)或一般推電流(Normal Drive Current)，除 PA5外。
l 8 層程式堆棧(Stack)。
l 存取資料有直接或間接定址模式。
l 一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路。
l 三組 10 位元下數計時器(Timer1, 2, 3)可選重複載入或連續下數計時。
l 三個 10 位元脈衝寬度調變(PWM1, 2, 3)。
l 三個蜂鳴器輸出(BZ1, 2, 3)。
l 38/57KHz 紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
l 內建準確的低電壓偵測電路(LVD)。
l 內建十二加二通道 12 位元類比數位轉換器(Analog to Digital Converter)。
l 內建準確的電壓比較器(Voltage Comparator)。
l 內建上電復位電路(POR)。
l 內建低壓復位功能(LVR)。
l 內建看門狗計時(WDT)，可由程式韌體控制開關。
l 內建電阻頻率轉換器(RFC)功能.
l 雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。
高速振盪：E_HXT (超過 6MHz 外部高速石英振盪)
E_XT (455K~6MHz 外部石英振盪)
I_HRC (1~20.8MHz 內部高速 RC 振盪)
低速振盪：E_LXT (32KHz 外部低速石英振盪)
I_LRC (內部 32KHz 低速 RC 振盪)
l 四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)。
l 十二種硬體中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer2 借位中斷。
Timer3 借位中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
三組外部中斷輸入。
低電壓偵測中斷。
比較器輸出轉態中斷。
類比數位轉換完成中斷°
l YF73MD 在待機模式(Standby mode)下的十二種喚醒中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer2 借位中斷。
Timer3 借位中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
三組外部中斷輸入。
低電壓偵測中斷。
比較器輸出轉態中斷。
類比數位轉換完成中斷o
l YF73MD 在睡眠模式(Halt mode)下的五種喚醒中斷：
WDT 中斷。
PA/PB 輸入狀態改變中斷。
三組外部中斷輸入。

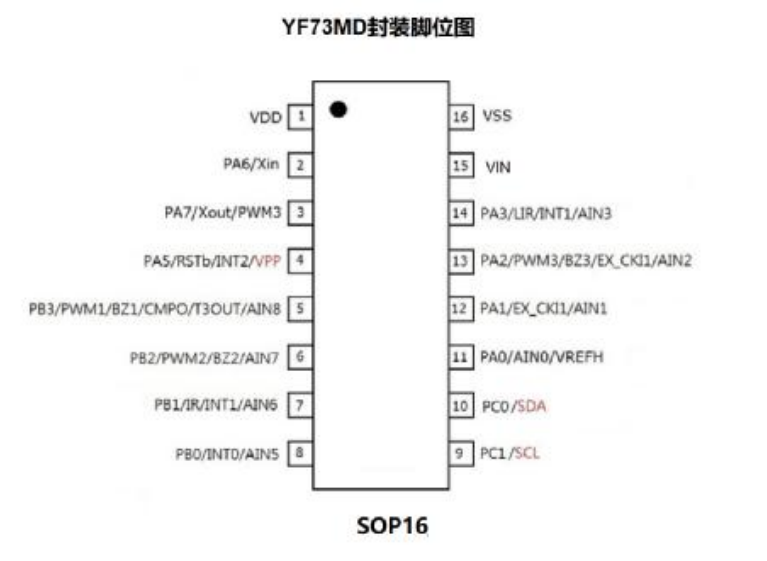

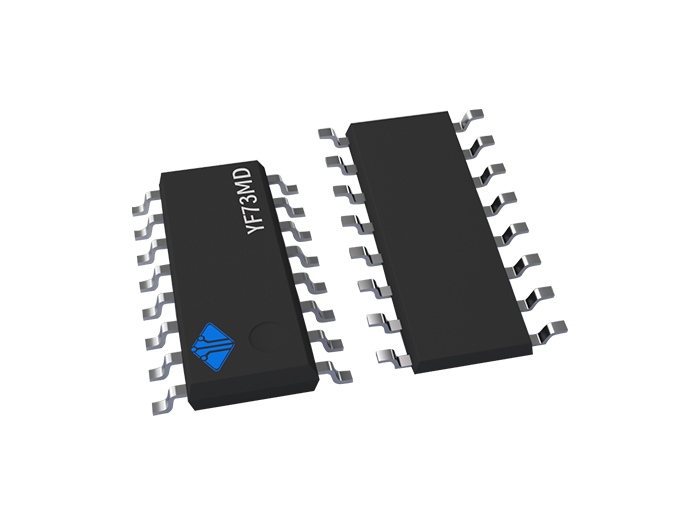

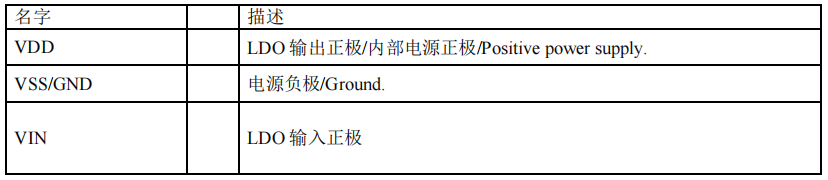

YF73MD提供一種封裝類型：SOP16
