NY8B060D是以EPROM作為存儲器的 8 位單片機，專為家電或量測等等的I/O應用設計。采用CMOS制程并同時提供客戶低成本、高性能、及高性價比等優勢。NY8B060D核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有 55 條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以過程控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
NY8B060D內建高精度五加二通道 12 位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測。
在 I/O 的資源方面，NY8B060D 有 6 根彈性的雙向 I/O 腳，每個 I/O 腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個 I/O 腳位都能通過控制相關的寄存器達成如上拉或下拉電阻或開漏(Open-Drain)輸出。此外針對紅外線搖控的產品方面，NY8B060D 內置了可選擇頻率的紅外載波發射口。
NY8B060D 有二組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外 NY8B060D 提供 3組 10 位的 PWM 輸出，1 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8B060D 采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部 RC 振蕩或外部晶振輸入。在雙時鐘機制下，NY8B060D 可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode)與睡眠模式(Halt mode)，可節省電力消耗，延長電池壽命。
在省電的模式下，如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多個中斷源可以觸發來喚醒 NY8B060D進入正常模式(Normal mode)或慢速模式(Slow mode)來處理突發事件。
在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒 NY8AE51F 進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
寬廣的工作電壓：
2.0V ~ 5.5V @系統時鐘 ≦8MHz。
2.2V ~ 5.5V @系統時鐘 >8MHz。
寬廣的工作溫度：-40°C ~ 85°C。
1Kx14 位的程序存儲器空間(EPROM)。
64 字節的通用數據存儲器空間(SRAM)。

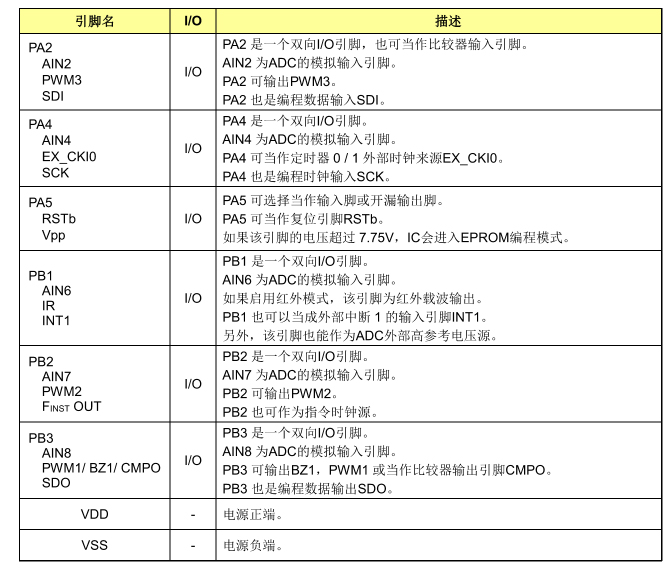

6 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[5.4.2]、PB[3.2.1]。
PA[5.4.2] 及 PB[3.2.1]可選擇輸入時使用內部下拉電阻。
PA[5.4.2] 及 PB[3.2.1]可選擇輸入時使用上拉電阻。
PB[3.2.1]可選擇開漏輸出(Open-Drain)。
PA[5]可選擇當作輸入或開漏輸出(Open-Drain)。
所有I/O腳輸出可選擇一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)。
8 級深度硬件堆棧(Stack)。
存取數據有直接或間接尋址模式。
一組 8 位上數定時器(Timer0)包含可編程的預分頻器。
一組 10 位下數定時器(Timer1)可選自動重載或連續下數計時。
叁個 10 位的脈沖寬度調變輸出(PWM1、2、3)。
一個蜂鳴器輸出(BZ1)。
38/57KHz紅外線載波(IR)頻率可供選擇，同時載波之極性也可以通過寄存器選擇。
內置準確的低電壓偵測電路(LVD)。
內置五加二通道 12 位ADC模數轉換器(Analog to Digital Converter)。
內置精準的電壓比較器(Voltage Comparator)。
內置上電復位電路(POR)。
內置低壓復位功能(LVR)。
內置看門狗計時(WDT)，可由配置字節(Configuration Word)控制開/關。
內置電阻/頻率轉換器(RFC)功能。
雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
高速振蕩時鐘： I_HRC(1~20MHz內部高速RC振蕩)
低速振蕩時鐘： I_LRC(內部 32KHz低速RC振蕩)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal mode)、慢速模式(Slow mode)、待機模式
(Standby mode)與睡眠模式(Halt mode)。
七種硬件中斷：
Timer0 上溢中斷。
Timer1 下溢中斷。
WDT中斷。
PA/PB輸入狀態改變中斷。
一組外部中斷。
低電壓偵測中斷。
ADC模數轉換完成中斷。
NY8B060D在待機模式(Standby mode)下的七種喚醒中斷：
Timer0 上溢中斷。
Timer1 下溢中斷。
WDT中斷。
PA/PB輸入狀態改變中斷。
一組外部中斷。
低電壓偵測中斷。
ADC模數轉換完成中斷。
NY8B060D在睡眠模式(Halt mode)下的三種喚醒中斷：
WDT中斷。
PA/PB輸入狀態改變中斷。
一組外部中斷。

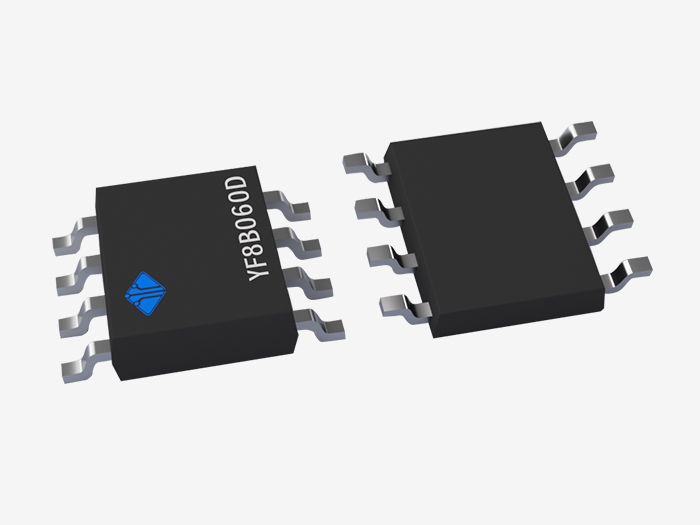

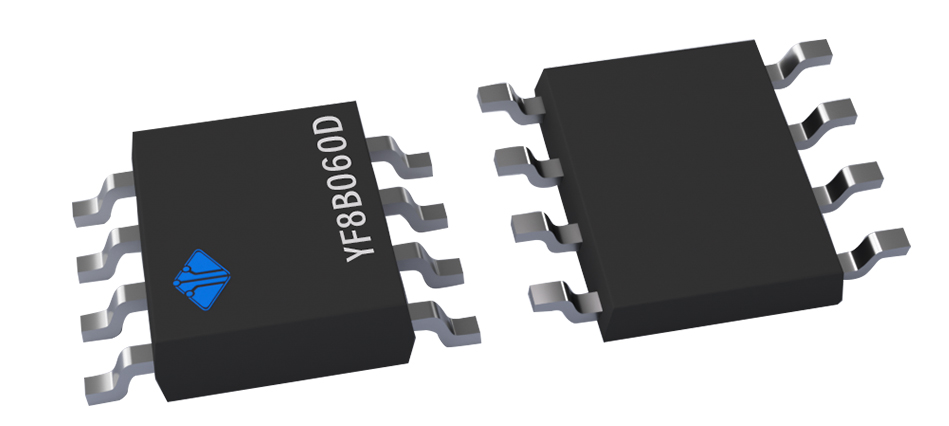

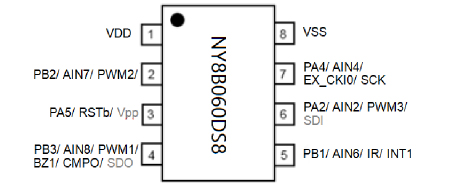

NY8B060D提供一種封裝類型：SOP8
