九齊芯片
NY8BE62D 是以MTP作為程式記憶體，并以EEPROM作為非揮發性資料記憶體的 8 位微控制器，特別適合斷電后還需保持資料內容的應用，例如遙控器、風扇/燈光控制或是游樂器周邊等等。除此之外內建類比數位轉換器也適用于家電或量測等等的應用設計，除此之外更針對霧化器產品做優化調適。采用CMOS制程并同時提供客戶低成本、高性能、及高抗電磁干擾等優勢。而MTP作為程式記憶體能讓使用者更方便且有效率的開發產品。NY8BE62D 核心建立在精簡指令集架構，可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1個時序即能完成，可以讓使用者輕松地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
NY8BE62D內建除錯仿真電路，利用兩個腳位與很少的外接硬體，就能實現在線仿真器的大多數功能, 例如設定程式執行條件與中斷條件，片上單步執行，以及查看及設定各種寄存器的內容。仿真的執行效果將比一般的仿真器更接近實際IC運作。
NY8BE62D內建 12 位高精度 11+2 通道類比數位轉換器與高精度電壓比較器，足以應付各種類比界面的偵測與量測。NY8BE62D內建的高頻振蕩器，能彈性選擇輸出頻率區段，以適用于多樣的霧化器元件，更可以程式細調輸出頻率，細度足以應付霧化器的元件偏差。
在I/O的資源方面，NY8BE62D 有 14 根彈性的雙向I/O腳，每個I/O腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8BE62D內建了可選擇頻率的紅外載波發射口。
NY8BE62D 有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8BE62D 提供5 組 10 位解析度的PWM輸出，1 組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。NY8BE62D的計時器同時具有增強型捕捉/比較/可編程死區時間的PWM模塊(ECCP).
NY8BE62D 采用雙時鐘機制，高速振蕩或者低速振蕩都可以分別選擇內部RC振蕩或外部晶振輸入。在雙時鐘機制下，NY8BE62D 可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。并且微控制器在使用內部RC高速振蕩時，低速振蕩可以同時使用外部精準的晶振計時，可以維持高速處理同時又能精準計算真實時間。
在省電的模式下如待機模式(Standby mode) 與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8BE62D 進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
NY8BE62D能通過初始設定實現與NY8B060E相容的功能，可使用Y8BE62D內建除錯仿真電路來模擬實際IC動作。
系統主頻提供 20.8M/19.2M/16M/14.4M/13.6M 五種選擇。
Timer 1/4/5 可選擇系統主頻直接輸入。
高頻率振蕩器(FHOSC)可微調，微調精度至 ±0.1%。
內建二線控制的除錯仿真電路(On Chip Debug)。
雜訊過濾功能(Noise Filter)打開時可容忍超過±4KV的EFT。(操作電壓@5V)
寬廣的工作電壓：
2.0V ~ 5.5V @系統頻率 ≦8MHz。
2.2V ~ 5.5V @系統頻率 > 8MHz。
寬廣的工作溫度：-20°C ~ 85°C。
2Kx14 bits MTP。
256 bytes EEPROM。 (一萬次擦寫)
128 bytes SRAM。
14 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[5:0] 。
PA[5:0]及PB[3:0]可選擇輸入時使用內建下拉電阻。
PA[7:0]及PB[5:0]可選擇輸入時使用上拉電阻，上拉電阻為 100KΩ。
PB[5:0]可選擇開漏極輸出(Open-Drain)。
所有I/O腳輸出灌電流(Sink Current)有三檔可選: 小(Small)、一般(Normal)或大(Large)。
所有I/O腳輸出推電流(Drive Current)可選擇小(Small)或一般(Normal)。
8 層程式堆棧(Stack)。
存取資料有直接或間接定址模式。
一組 8 位上數計時器(Timer0)包含可程式化的頻率預除線路。
三組 10 位下數計時器(Timer1, 4, 5)可選重復載入或連續下數計時。
五個 10 位脈沖寬度調變(PWM1, 2, 3, 4, 5)。
Timer4, 5 可組成 16 位捕捉/比較功能, Timer5/PWM5 可轉變成具死區控制的PWM輸出。
一個蜂鳴器輸出(BZ1)。
38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
內建準確的低電壓偵測電路(LVD)。
內建 11+2 通道 12 位類比數位轉換器(Analog to Digital Converter)。
內建準確的電壓比較器(Voltage Comparator)。
內建上電復位電路(POR)。
內建低壓復位功能(LVR)。
內建看門狗計時(WDT)，可由程式韌體控制開關。
內建電阻頻率轉換器(RFC)功能.
雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
高速振蕩：E_HXT (超過 6MHz外部高速石英振蕩)
E_XT (455K~6MHz外部石英振蕩)
I_HRC (1~20.8MHz內部高速RC振蕩)
低速振蕩：E_LXT (32KHz外部低速石英振蕩)
I_LRC (內部 32KHz低速RC振蕩)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby
mode) 與 睡眠模式(Halt mode)。
十二種硬體中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer4 借位中斷。
Timer5 借位中斷 或 CCP中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
三組外部中斷輸入。
低電壓偵測/比較器輸出轉態中斷。
類比數位轉換完成中斷°
EEPROM寫入完成中斷°
NY8BE62D在待機模式(Standby mode)下的十一種喚醒中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer4 借位中斷。
Timer5 借位中斷 或 CCP中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
三組外部中斷輸入。
低電壓偵測/比較器輸出轉態中斷。
類比數位轉換完成中斷。
NY8BE62D在睡眠模式(Halt mode)下的五種喚醒中斷：
WDT 中斷。
PA/PB 輸入狀態改變中斷。
三組外部中斷輸入。

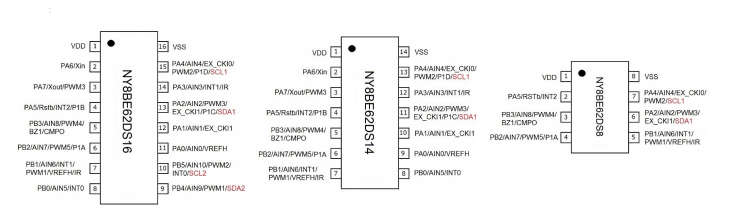

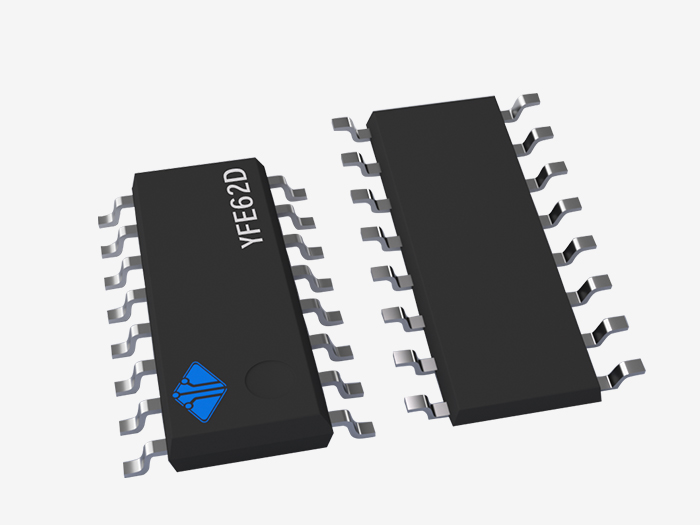

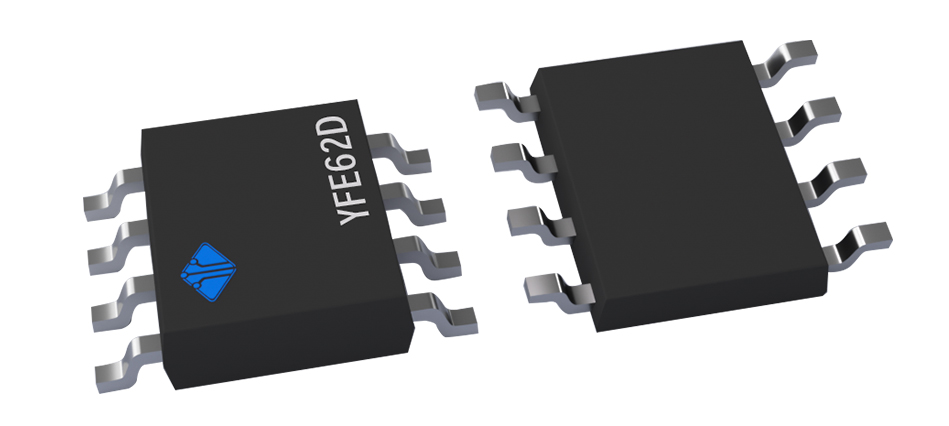

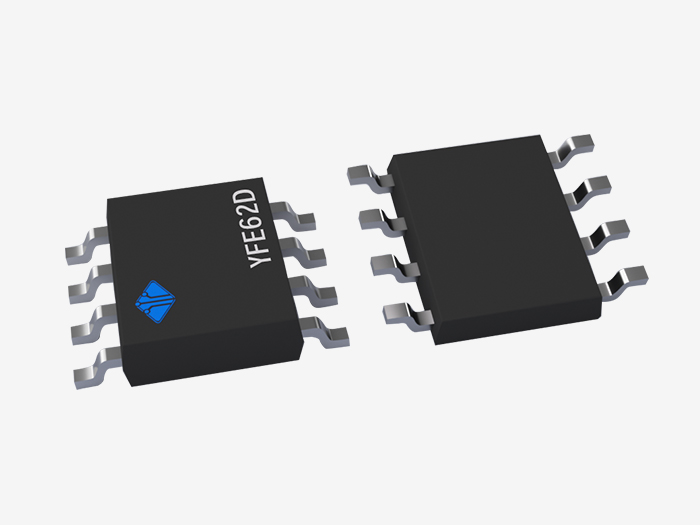

NY8BE62D提供三種封裝類型：SOP16、SOP14 和SOP8
